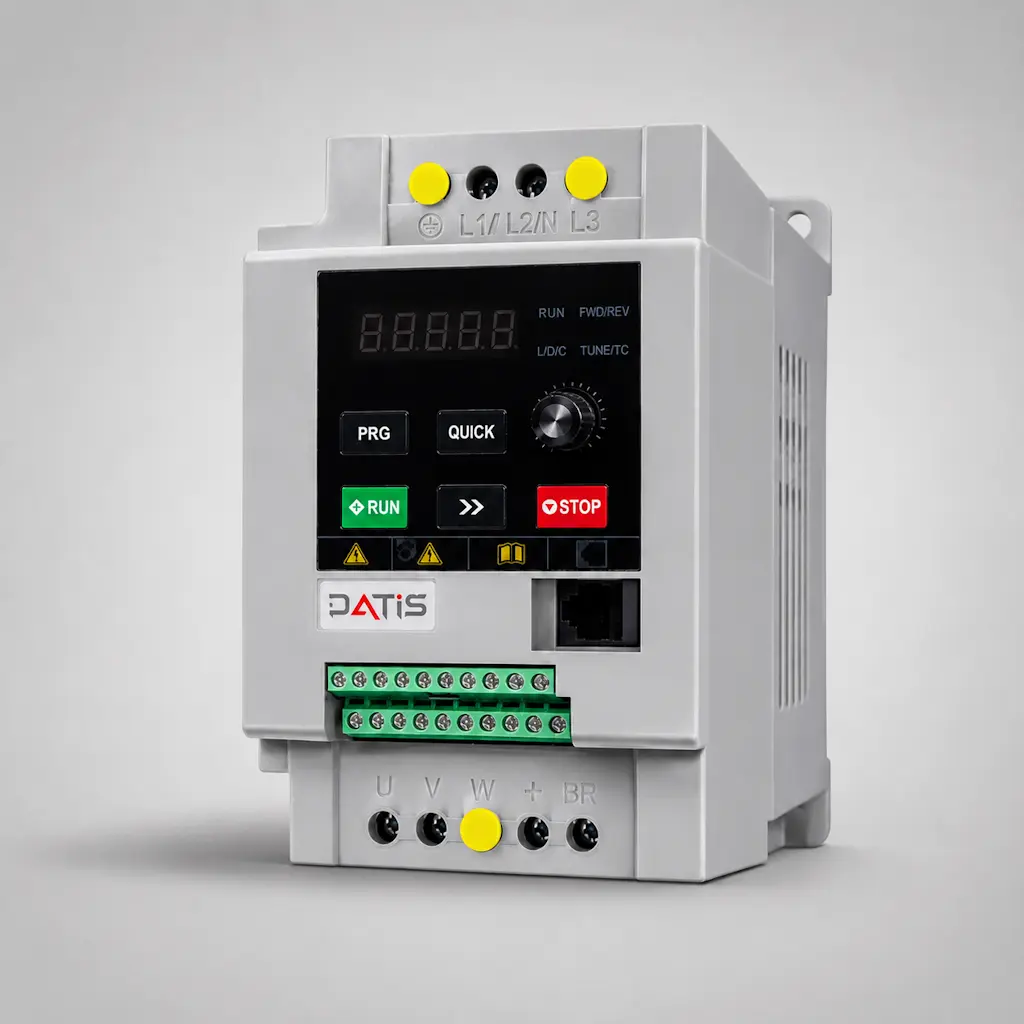

اینورتر سه فاز 5.5 کیلووات داتیس سری DS600P یک درایو کنترل دور موتور با ورودی سه فاز 380 ولت است که برای کنترل موتورهای متناسب با توان 5.5 کیلووات طراحی شده است. این محصول با جریان خروجی 13 آمپر، امکان کنترل فرکانس، سرعت و جهت حرکت موتور را فراهم میکند و برای استفاده در تجهیزات و سیستمهای صنعتی متناسب با این رده توان قابل استفاده است.
سری DS600P از قابلیتهایی مانند کنترل PID، PLC ساده، ورودیهای دیجیتال قابل برنامهریزی و سرعت چندمرحلهای پشتیبانی میکند و امکان تنظیم عملکرد موتور متناسب با نیاز فرآیند را در اختیار کاربر قرار میدهد.
⚡ اینورتر سه فاز 5.5 کیلووات داتیس سری DS600P
این محصول با مدل فنی INV-4T-5.5GB در گروه اینورترهای سه فاز سری DS600P قرار دارد. طبق جدول فنی سازنده، جریان ورودی این مدل 14.6 آمپر و جریان خروجی آن 13 آمپر است و در کاربرد G برای موتور متناسب با توان 5.5 کیلووات در نظر گرفته شده است.
برای انتخاب صحیح اینورتر باید علاوه بر توان نامی موتور، جریان درجشده روی پلاک موتور، نوع بار و شرایط راهاندازی نیز بررسی شوند. این موضوع در تجهیزات صنعتی که موتور تحت بار راهاندازی میشود اهمیت بیشتری دارد.
🎛️ کنترل فرکانس و سرعت موتور
سری DS600P امکان کنترل فرکانس کاری و در نتیجه تنظیم سرعت موتور را فراهم میکند. فرمان فرکانس بسته به تنظیمات دستگاه میتواند از منابع مختلف تعیین شود و به این ترتیب سرعت موتور متناسب با نیاز فرآیند قابل تنظیم است.
این قابلیت در سیستمهایی که موتور نیازی به کارکرد دائمی با سرعت ثابت ندارد، امکان کنترل انعطافپذیرتر عملکرد تجهیزات را فراهم میکند.
🔄 کنترل جهت حرکت و فرمانهای موتور
ورودیهای دیجیتال قابل برنامهریزی سری DS600P امکان تعریف فرمانهایی مانند Forward، Reverse، Jog، ریست خطا و انتخاب سرعتهای چندمرحلهای را فراهم میکنند.
با استفاده از این قابلیتها میتوان فرمانهای حرکتی و نحوه عملکرد موتور را متناسب با طراحی ماشین یا سیستم کنترلی تنظیم کرد.
⚙️ کنترل PID و PLC داخلی
اینورتر داتیس سری DS600P از کنترل PID و PLC ساده پشتیبانی میکند. کنترل PID برای فرآیندهایی که نیاز به تنظیم عملکرد بر اساس مقدار بازخورد دارند قابل استفاده است و PLC داخلی نیز امکان اجرای برخی مراحل و سرعتهای کاری را از طریق پارامترهای خود اینورتر فراهم میکند.
وجود این قابلیتها باعث میشود اینورتر علاوه بر کنترل دور موتور، برای برخی کاربردهای کنترلی نیز انعطاف مناسبی داشته باشد.
🛡️ قابلیتهای حفاظتی سری DS600P
سری DS600P دارای قابلیتهای حفاظتی مختلفی برای شناسایی شرایط غیرعادی عملکرد است. حفاظت در برابر اضافهجریان، اضافهولتاژ، افت ولتاژ، اضافهبار، افزایش دما و قطع فاز ورودی یا خروجی از جمله حفاظتهای پیشبینیشده در این سری هستند.
این حفاظتهای داخلی جایگزین تجهیزات حفاظتی مدار قدرت نیستند و برای نصب صحیح دستگاه باید کلید حفاظتی، کنتاکتور، کابل و اتصال زمین متناسب با مشخصات سیستم انتخاب شوند.
📊 نمایش و پایش پارامترهای کاری
پنل اینورتر امکان مشاهده پارامترهای مختلف عملکرد دستگاه را فراهم میکند. فرکانس کاری، فرکانس تنظیمشده، ولتاژ باس، ولتاژ خروجی، جریان خروجی، توان خروجی و وضعیت ورودیها و خروجیهای دیجیتال از جمله اطلاعات قابل پایش در سری DS600P هستند.
مشاهده این پارامترها در هنگام راهاندازی، تنظیم دستگاه و بررسی وضعیت عملکرد موتور و اینورتر کاربرد دارد.
🛠️ کاربرد اینورتر سه فاز 5.5 کیلووات داتیس
اینورتر سه فاز 5.5 کیلووات داتیس برای کنترل موتورهای متناسب با این رده توان قابل استفاده است. قابلیت کنترل دور، تغییر جهت حرکت، راهاندازی کنترلشده و تنظیم سرعت در چند مرحله، امکان استفاده از این محصول را در طیف مختلفی از تجهیزات موتوری و سیستمهای صنعتی فراهم میکند.
انتخاب نهایی اینورتر باید بر اساس مشخصات واقعی موتور و شرایط بار انجام شود. بنابراین پیش از استفاده در پمپ، فن، ماشینآلات یا سایر تجهیزات صنعتی، توان، جریان نامی و شرایط کاری موتور باید بررسی شوند.
🔌 نکات نصب و راهاندازی اینورتر سه فاز DS600P
ورودی برق سه فاز اینورتر از طریق ترمینالهای L1، L2 و L3 و خروجی موتور از طریق ترمینالهای U، V و W متصل میشود. اتصال زمین و سیمبندی مدار قدرت و کنترل نیز باید مطابق دستورالعمل سازنده انجام شوند.
طبق راهنمای سازنده برای مدل 5.5 کیلووات سه فاز 380 ولت، استفاده از MCCB با ظرفیت 32 آمپر و کنتاکتور 25 آمپر پیشنهاد شده است. سطح مقطع پیشنهادی کابل مدار اصلی در سمت ورودی و خروجی 4 میلیمتر مربع و کابل مدار کنترل 1 میلیمتر مربع است.
📋 مشخصات فنی اینورتر سه فاز 5.5 کیلووات داتیس
| مشخصه | مقدار |
| برند | داتیس (DATIS) |
| سری | DS600P |
| مدل | INV-4T-5.5GB |
| توان نامی | 5.5 کیلووات |
| توان معادل | 7.5 اسب بخار |
| نوع ورودی | سه فاز |
| ولتاژ ورودی | 380 ولت AC |
| محدوده ولتاژ ورودی | 15%- تا 20%+ |
| جریان ورودی | 14.6 آمپر |
| جریان خروجی | 13 آمپر |
| ابعاد بدنه (ارتفاع × عرض × عمق) | 170 × 98 × 124 میلیمتر |
| ابعاد نصب (A × B) | 80 × 157 میلیمتر |
| قطر سوراخ نصب | 5 میلیمتر |
| کنترل جهت حرکت | Forward / Reverse |
| حالت Jog | دارد |
| کنترل PID | دارد |
| PLC داخلی | دارد |
| سرعت چندمرحلهای | دارد |
| ورودی دیجیتال قابل برنامهریزی | دارد |
| ورودی آنالوگ AI1 | دارد |
| MCCB پیشنهادی سازنده | 32 آمپر |
| کنتاکتور پیشنهادی سازنده | 25 آمپر |
| سطح مقطع کابل ورودی پیشنهادی | 4 میلیمتر مربع |
| سطح مقطع کابل خروجی پیشنهادی | 4 میلیمتر مربع |
| سطح مقطع کابل مدار کنترل | 1 میلیمتر مربع |
🛒 خرید اینورتر سه فاز 5.5 کیلووات داتیس از جنیوس کالا
اینورتر سه فاز 5.5 کیلووات داتیس سری DS600P برای کنترل موتورهای متناسب با این رده توان و شبکه سه فاز قابل استفاده است. جریان خروجی 13 آمپر، کنترل PID، PLC ساده، سرعت چندمرحلهای و ورودیهای دیجیتال قابل برنامهریزی از قابلیتهای مهم این محصول هستند.
پیش از خرید، مشخصات پلاک موتور بهویژه توان، جریان نامی و ولتاژ را بررسی کرده و نوع بار و شرایط راهاندازی را نیز در نظر بگیرید تا اینورتر مناسب برای کاربرد موردنظر انتخاب شود.
❓ سوالات متداول درباره اینورتر سه فاز 5.5 کیلووات داتیس
اینورتر سه فاز 5.5 کیلووات داتیس برای چه موتوری مناسب است؟
این مدل در کاربرد G برای موتور متناسب با توان 5.5 کیلووات در نظر گرفته شده است. در لیست محصول این توان معادل 7.5 اسب بخار درج شده است. برای انتخاب نهایی باید جریان نامی موتور، نوع بار و شرایط راهاندازی نیز بررسی شوند.
جریان ورودی و خروجی اینورتر 5.5 کیلووات داتیس چقدر است؟
طبق جدول فنی سازنده، جریان ورودی مدل 5.5 کیلووات G برابر با 14.6 آمپر و جریان خروجی آن 13 آمپر است.
ولتاژ ورودی اینورتر سه فاز 5.5 کیلووات داتیس چقدر است؟
این مدل در رده سه فاز 380 ولت سری DS600P قرار دارد و محدوده ولتاژ ورودی در راهنمای سازنده از 15 درصد کمتر تا 20 درصد بیشتر از مقدار نامی ذکر شده است.
آیا اینورتر داتیس 5.5 کیلووات دارای PID و PLC است؟
بله. سری DS600P از کنترل PID و PLC ساده پشتیبانی میکند و این قابلیتها برای برخی فرآیندهای کنترلی قابل استفاده هستند.
ابعاد اینورتر سه فاز 5.5 کیلووات داتیس چقدر است؟
ابعاد بدنه این مدل 170 میلیمتر ارتفاع، 98 میلیمتر عرض و 124 میلیمتر عمق است. ابعاد نصب آن نیز 80 × 157 میلیمتر و قطر سوراخ نصب 5 میلیمتر است.
برای اینورتر سه فاز 5.5 کیلووات چه تجهیزات حفاظتی و کابلی پیشنهاد شده است؟
طبق راهنمای سازنده، برای این مدل MCCB با ظرفیت 32 آمپر، کنتاکتور 25 آمپر، کابل ورودی و خروجی با سطح مقطع 4 میلیمتر مربع و کابل مدار کنترل با سطح مقطع 1 میلیمتر مربع پیشنهاد شده است.
