اگر برای چند تجهیز ۲۴ ولتی برق مشترک می‌خواهید، اول باید مطمئن شوید منبع انتخابی از پس مصرف هم‌زمان آن‌ها برمی‌آید. منبع تغذیه ریلی 2.5 آمپر مین ول مدل HDR-60-24، خروجی ۲۴ ولت DC با جریان نامی ۲٫۵ آمپر و توان ۶۰ وات دارد. این مدل برای مدارهای سازگاری قابل بررسی است که به ظرفیت بیشتری نسبت به مدل ۱٫۵ آمپری نیاز دارند؛ به‌شرط آنکه جریان راه‌اندازی، دمای تابلو و فضای نصب هم با مشخصات دستگاه هماهنگ باشد.
برای تکمیل تابلو و مقایسه اجزای مدار، محصولات دسته تجهیزات برق صنعتی جنیوس کالا را هم ببینید.

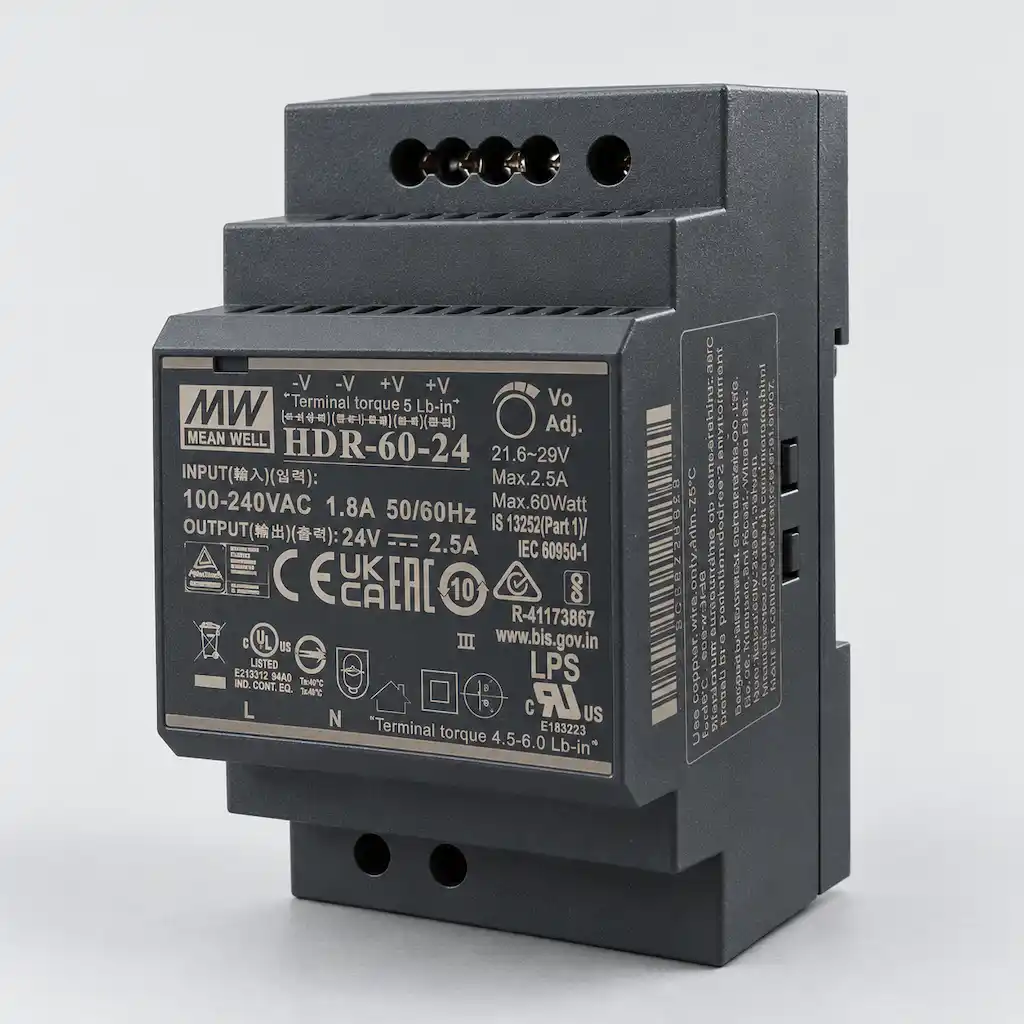

مشخصات منبع تغذیه ریلی 2.5 آمپر مین ول
منبع تغذیه ریلی، مبدلی است که برق ورودی را به خروجی موردنیاز تجهیزات تبدیل می‌کند و روی ریل تابلو نصب می‌شود. HDR-60-24 یک منبع تغذیه سوئیچینگ ریلی است که برق AC را به خروجی ۲۴ ولت DC تبدیل می‌کند.
| ویژگی | مشخصات |
|---|---|
| برند | مین ول؛ MEAN WELL |
| مدل | HDR-60-24 |
| ولتاژ خروجی نامی | ۲۴ ولت DC |
| جریان خروجی نامی | ۲٫۵ آمپر |
| توان خروجی نامی | ۶۰ وات |
| ورودی درج‌شده روی بدنه | ۱۰۰ تا ۲۴۰ ولت AC؛ ۵۰/۶۰ هرتز |
| تنظیم ولتاژ خروجی | ۲۱٫۶ تا ۲۹ ولت |
| نصب | ریل DIN؛ TS-35/7.5 یا TS-35/15 |
| ابعاد؛ عرض × ارتفاع × عمق | ۵۲٫۵ × ۹۰ × ۵۴٫۵ میلی‌متر |
| خنک‌کاری | گردش طبیعی هوا؛ بدون فن |
| حفاظت‌ها | اتصال کوتاه، اضافه‌بار و اضافه‌ولتاژ خروجی |
| دمای پیرامون درج‌شده روی بدنه | حداکثر ۴۵ درجه سانتی‌گراد |

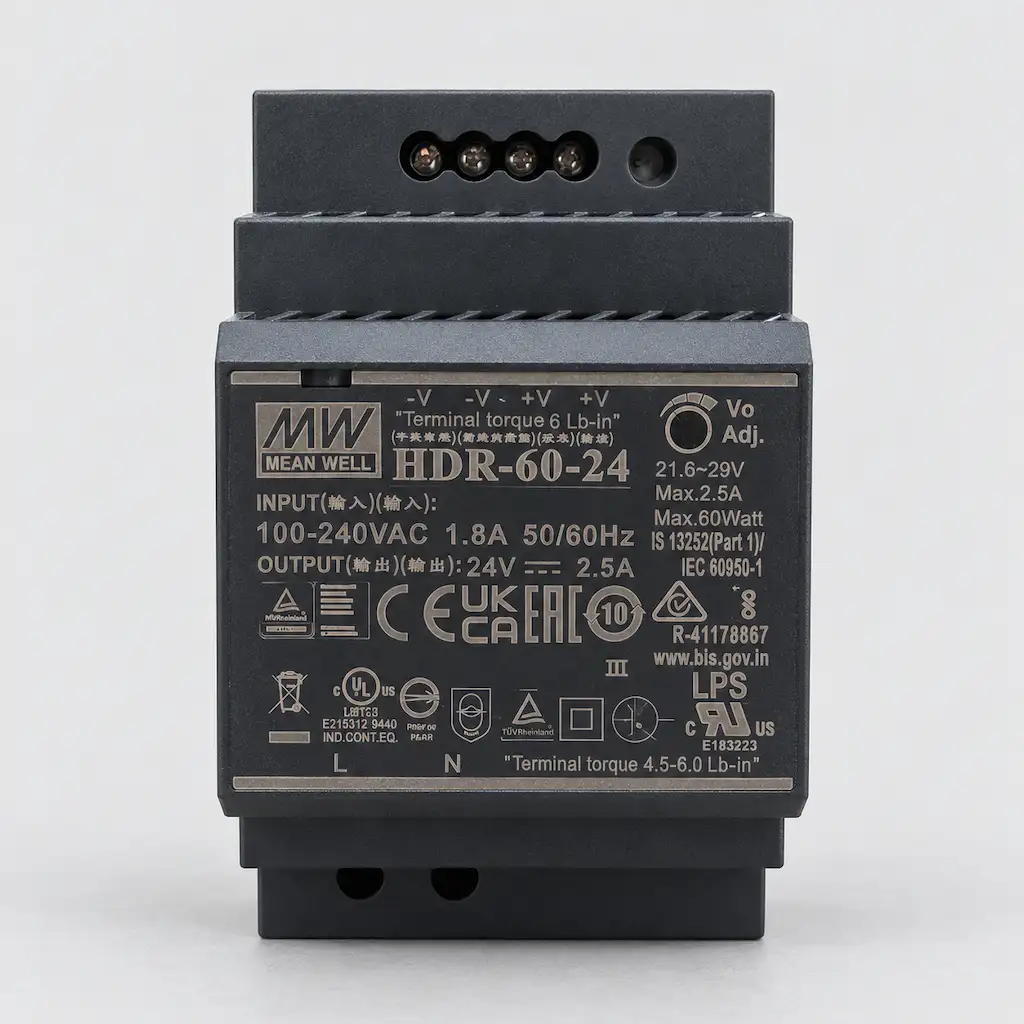

ولتاژ، جریان، توان و دمای جدول از عکس‌های همین نمونه خوانده شده‌اند؛ ابعاد، ریل و حفاظت‌ها با دیتاشیت سازنده تطبیق دارند. دیتاشیت رسمی مین ول
کاربرد منبع تغذیه ریلی 2.5 آمپر مین ول در تابلو و ساختمان
این محصول برای تأمین برق کنترلرها، سنسورها، رله‌ها و بخش‌های سازگار مدار فرمان قابل استفاده است. مثلاً اگر چند تجهیز با ورودی ۲۴ ولت DC در یک تابلو دارید، می‌توان ظرفیت این مدل را برای تغذیه مشترک آن‌ها بررسی کرد. داشتن ولتاژ یکسان، شرط اولیه است؛ مصرف مجموع مدار هم باید محاسبه شود.
در هوشمندسازی ساختمان، نوع ورودی کنترلر یا پنل را از روی مشخصات خودش بخوانید. بعضی تجهیزات با آداپتور، بعضی با برق مستقیم و بعضی با PoE تغذیه می‌شوند. ریلی‌بودن پاور به‌تنهایی سازگاری با همه پنل‌ها را مشخص نمی‌کند.
برای انتخاب تجهیزات سیستم امنیتی هم همین بررسی لازم است. خروجی ۲۴ ولتی را مستقیم به مصرف‌کننده ۱۲ ولتی متصل نکنید. اگر دستگاه به باتری پشتیبان یا کنترل شارژ نیاز دارد، آن بخش باید جداگانه و متناسب با مدار انتخاب شود.
آیا جریان ۲٫۵ آمپر برای پروژه شما کافی است؟
ظرفیت منبع تغذیه ریلی 2.5 آمپر مین ول را با مصرف هم‌زمان تجهیزات مقایسه کنید. عدد ۲٫۵ آمپر، جریان نامی قابل‌تأمین است؛ دستگاه این مقدار جریان را به‌اجبار وارد هر مصرف‌کننده نمی‌کند. هر بار سازگار، متناسب با نیازش جریان می‌گیرد.
فرض کنید سه بخش مدار در ۲۴ ولت، به‌ترتیب ۰٫۷، ۰٫۵ و ۰٫۴ آمپر مصرف دارند. مجموع جریان ۱٫۶ آمپر و توان مصرفی ۳۸٫۴ وات می‌شود. این مصرف از ظرفیت نامی مدل منبع تغذیه ریلی 1.5 آمپر مین ول بیشتر است، اما برای مدل ۲٫۵ آمپری، ظرفیت باقی می‌ماند. این مثال فقط محاسبه بار پیوسته است؛ پیک راه‌اندازی هم اهمیت دارد.
پیش از خرید، این موارد را بررسی کنید:
- ولتاژ و قطب‌بندی ورودی همه مصرف‌کننده‌ها.
- مجموع جریان هنگام کار هم‌زمان تجهیزات.
- جریان لحظه شروع و تغییرات بار.
- افت ولتاژ کابل و مصرف تجهیزات آینده.
- دمای داخل تابلو و شرایط تهویه.
اگر هدفتان راه‌اندازی یا کنترل دور موتور است، مشخصات اینورتر تک فاز 1.5 کیلووات داتیس را بررسی کنید. این پاور برای برق بخش‌های کنترلی سازگار کاربرد دارد؛ انتخاب اینورتر و تغذیه موتور، محاسبات جداگانه می‌خواهد.
تنظیم ولتاژ خروجی چه کمکی می‌کند؟
تنظیم‌کننده V ADJ روی منبع تغذیه ریلی 2.5 آمپر مین ول، امکان تغییر خروجی در بازه ۲۱٫۶ تا ۲۹ ولت را فراهم می‌کند. کاربردش تنظیم خروجی مطابق محدوده مجاز مصرف‌کننده است؛ این قابلیت، دستگاه را به پاور ۱۲ ولتی تبدیل نمی‌کند.
هنگام افزایش ولتاژ، محدودیت توان ۶۰ وات را هم رعایت کنید. برای نمونه، در ۲۹ ولت، تقسیم توان نامی بر ولتاژ، جریان حدود ۲٫۰۷ آمپر را نشان می‌دهد. بنابراین افزایش ولتاژ به معنی حفظ جریان ۲٫۵ آمپر در تمام بازه نیست. تنظیم خروجی باید با ولت‌متر و توجه به مشخصات تجهیزات انجام شود.
نصب ریلی و فضای لازم داخل تابلو
برای نصب منبع تغذیه ریلی 2.5 آمپر مین ول، عرض ۵۲٫۵ میلی‌متری بدنه را در جانمایی تابلو لحاظ کنید. ارتفاع و عمق دستگاه به‌ترتیب ۹۰ و ۵۴٫۵ میلی‌متر است؛ علاوه بر این ابعاد، فضای سیم‌کشی و گردش هوا هم لازم دارید.
طبق راهنمای نصب، دستگاه عمودی قرار می‌گیرد؛ ترمینال‌های ورودی پایین و خروجی بالا هستند. فضای آزاد پیشنهادی، ۵ میلی‌متر در طرفین، ۴۰ میلی‌متر بالا و ۲۰ میلی‌متر پایین است. سیم‌کشی، انتخاب حفاظت ورودی و بررسی اتصالات را با برق قطع‌شده به فرد متخصص بسپارید. راهنمای نصب مین ول

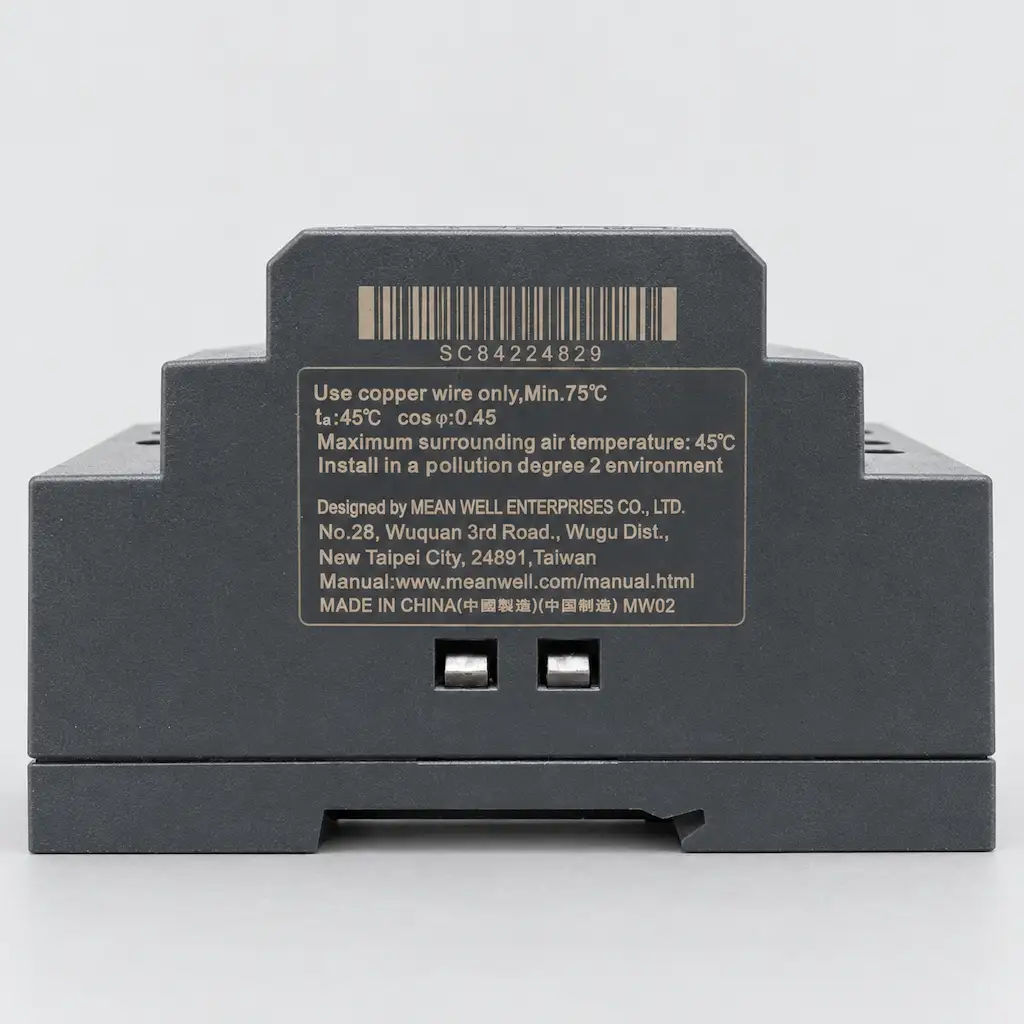

روی بدنه نمونه ارسالی، حداکثر دمای پیرامون ۴۵ درجه درج شده است. در تابلوهای ساختمانی و صنعتی ایران، به‌خصوص محیط‌های گرم، دمای داخل محفظه را ملاک قرار دهید. کارکرد نزدیک تجهیزات گرمازا می‌تواند نیاز به تهویه یا کاهش بار را بیشتر کند.
قیمت و خرید منبع تغذیه ریلی 2.5 آمپر مین ول
برای مقایسه قیمت منبع تغذیه ریلی، ابتدا مدل و خروجی را یکسان انتخاب کنید. پاور ۲٫۵ آمپری با ولتاژ متفاوت، جایگزین مستقیم این محصول نیست. ظرفیت بیشتر هم زمانی به کارتان می‌آید که واقعاً برای بار فعلی یا توسعه مدار لازم باشد.
هنگام خرید منبع تغذیه ریلی 2.5 آمپر مین ول از جنیوس کالا، مشخصات HDR-60-24 را با فهرست مصرف‌کننده‌ها تطبیق دهید و قیمت، موجودی و شرایط سفارش صفحه را بررسی کنید. اگر مصرف تجهیزات مشخص نیست، عکس پلاک یا مشخصات فنی آن‌ها را برای بررسی آماده کنید.
وقتی خروجی ۲۴ ولت، ظرفیت ۶۰ وات و فضای نصب با نیازتان هماهنگ است، منبع تغذیه ریلی 2.5 آمپر مین ول را به سبد خرید اضافه کنید.
سوالات متداول 2.5 آمپر مین ول
منبع تغذیه ریلی 2.5 آمپر مین ول چند وات است؟
مدل HDR-60-24 با خروجی نامی ۲۴ ولت و ۲٫۵ آمپر، توان ۶۰ وات دارد.
آیا با برق شهری ایران کار می‌کند؟
بله؛ برق ۲۲۰ تا ۲۳۰ ولت AC در محدوده ورودی درج‌شده روی دستگاه قرار دارد.
آیا برای همه تاچ‌پنل‌ها مناسب است؟
خیر؛ ولتاژ، روش تغذیه و جریان موردنیاز پنل باید با این مدل سازگار باشد.
می‌توان چند دستگاه را به آن متصل کرد؟
بله؛ به‌شرط سازگاری ولتاژ، سیم‌کشی مناسب و رعایت ظرفیت مجموع بار و جریان راه‌اندازی.
آیا هنگام قطع برق، خروجی باقی می‌ماند؟
این مدل UPS نیست؛ برای ادامه کار هنگام قطع برق، راهکار پشتیبان جداگانه لازم است.
آیا برای شارژ مستقیم باتری مناسب است؟
برای شارژ باتری، شارژر یا مدار کنترل شارژ سازگار انتخاب کنید؛ تنظیم ولتاژ به‌تنهایی کافی نیست.
