اینورتر چگونه کار می‌کند؟
درایوهای رایج ابتدا برق متناوب ورودی یا AC را به برق مستقیم یا DC تبدیل می‌کنند. سپس مدار قدرت، خروجی متناوب با فرکانس و ولتاژ قابل‌کنترل می‌سازد. این خروجی به موتور می‌رسد و امکان تنظیم دور را فراهم می‌کند.
مثلاً در یک نوار نقاله، لازم نیست موتور برای جابه‌جایی بسته‌های سبک و سنگین همیشه یک رفتار داشته باشد. میتوان سرعت حرکت و زمان رسیدن به آن را متناسب با فرایند تنظیم کرد. البته دور نهایی فقط به فرکانس وابسته نیست؛ تعداد قطب‌های موتور و میزان بار هم نقش دارند.
واژه اینورتر در معنای عمومی به مبدل DC به AC هم گفته می‌شود. موضوع این مقاله، درایو کنترل موتور است؛ دستگاهی که نباید آن را با مبدل خورشیدی یا برق اضطراری اشتباه گرفت.
دور موتور را متناسب با نیاز کارتان تنظیم کنید
کنترل دور موتور چه کاربردهایی دارد؟
فرض کنید پمپ یک ساختمان، در ساعت کم‌مصرف هم با دور کامل کار می‌کند. اگر طراحی سیستم اجازه بدهد، کنترل دور می‌تواند عملکرد پمپ را با نیاز مصرف هماهنگ کند. در فن تهویه هم تنظیم سرعت، راهی برای تنظیم جریان هواست. در خطوط تولید، هدف ممکن است کنترل حرکت باشد.
کاربردهای معمول عبارت‌اند از:
- پمپ و بوسترپمپ: تنظیم دور متناسب با فشار یا دبی موردنیاز.
- فن و هواکش: کنترل هوادهی متناسب با شرایط کار.
- نوار نقاله: تنظیم سرعت جابه‌جایی و شتاب حرکت.
- ماشین‌آلات صنعتی: هماهنگ‌کردن حرکت موتور با فرایند تولید.
میزان صرفه‌جویی برای همه این کاربردها یکسان نیست. باید ساعات کار، تغییرات بار و روش کنترل قبلی بررسی شوند؛ وعده یک درصد ثابت کاهش قبض، معیار مناسبی برای خرید نیست.
اگر هدفتان ثابت‌ماندن فشار آب است، وجود قابلیت PID به‌تنهایی کافی نیست. سامانه باید فشار واقعی را از سنسور دریافت کند و با مقدار هدف مقایسه کند. سازگاری سیگنال سنسور با ورودی درایو، تنظیمات کنترلی و طراحی درست مجموعه پمپ هم لازم‌اند؛ این قابلیت جای طراحی سیستم را نمی‌گیرد.
تکفاز و سهفاز چه تفاوتی دارند؟
در بسیاری از مدل‌های صنعتی، این نام‌ها به برق ورودی دستگاه اشاره دارند. یک اینورتر با ورودی تکفاز می‌تواند خروجی سهفاز برای موتور سازگار فراهم کند. بنابراین، تک‌فازبودن ورودی به معنی مناسب‌بودن برای موتور تکفاز خازنی نیست. سازگاری موتور باید در مشخصات دستگاه تأیید شود.

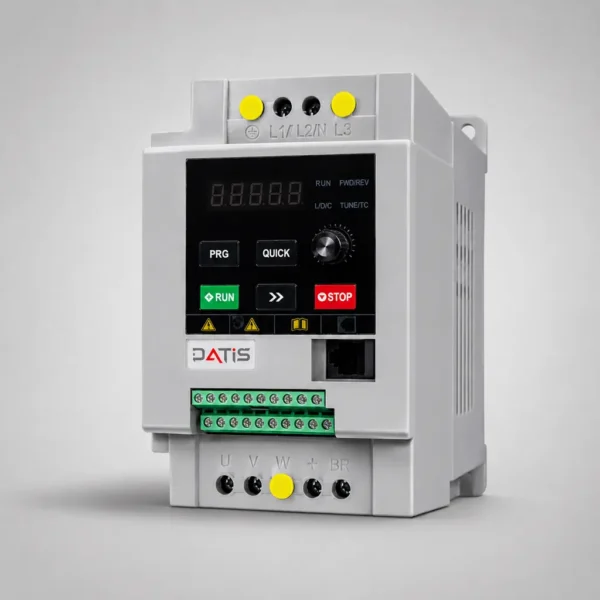

برای نمونه، اینورتر تک فاز 1.5 کیلووات داتیس سری DS600P در جنیوس کالا با ورودی ۲۲۰ ولت و جریان خروجی ۷ آمپر معرفی شده است. خروجی آن برای اتصال به موتور سهفاز است. مدل اینورتر سه فاز 7.5 کیلووات همین سری، ورودی سهفاز ۳۸۰ ولت و جریان خروجی ۱۷ آمپر دارد.
این دو مدل جایگزین مستقیم یکدیگر نیستند. حتی با یکسان‌بودن توان موتور و دستگاه، ولتاژ خروجی، آرایش اتصال موتور و ظرفیت اضافهبار باید تطبیق داده شوند. مشخصات صفحه محصول را هم هنگام سفارش دوباره بررسی کنید.
از عبارت «تکفاز به سهفاز» نتیجه نگیرید که ولتاژ هم افزایش پیدا می‌کند. بعضی درایوهای ورودی ۲۳۰ ولت، خروجی سهفاز در همان رده ولتاژ دارند. برای موتوری که به ولتاژ بالاتری نیاز دارد، باید سازگاری خروجی و امکان اتصال مجاز موتور جداگانه بررسی شود.
خرید اینورتر را از کجا شروع کنیم؟
از پلاک موتور، نه از ارزان‌ترین گزینه فهرست. توان، ولتاژ، جریان نامی، فرکانس و دور موتور را یادداشت کنید. جریان خروجی درایو در شرایط کاری واقعی باید پاسخ‌گوی موتور باشد؛ عدد کیلووات به‌تنهایی کافی نیست.
بعد نوع بار را مشخص کنید. راهاندازی یک فن با نوار نقاله‌ای که زیر بار شروع به حرکت می‌کند، یکسان نیست. ظرفیت اضافهبار، گشتاور موردنیاز و دفعات توقف و شروع باید در انتخاب لحاظ شوند.
برای خرید اینورتر در ایران، این موارد را هم بررسی کنید:
- برق محل نصب: نوع انشعاب و ولتاژ واقعی را با ورودی مجاز دستگاه تطبیق دهید.
- محیط کار: دمای داخل تابلو، گردوغبار و رطوبت را طبق دفترچه مدل بررسی کنید.
- شیوه کنترل: مشخص کنید فرمان از پنل، کلید خارجی، سنسور یا سامانه کنترلی می‌آید.
- پشتیبانی: درباره دفترچه، شرایط ضمانت، تأمین قطعه و امکان تعمیر سؤال کنید.
در یک کارگاه گرم در اهواز یا فضای مرطوب نزدیک ساحل، انتخاب تابلو و تهویه را نمی‌توان مثل اتاقی با شرایط کنترل‌شده انجام داد. ملاک، شرایط واقعی محل نصب و حدود مجاز سازنده است؛ اسم شهر به‌تنهایی مدل مناسب را تعیین نمی‌کند.
قیمت اینورتر به چه چیزهایی بستگی دارد؟
رده توان و جریان، ولتاژ ورودی، قابلیت‌های کنترلی، لوازم جانبی و شرایط ضمانت بر هزینه خرید اثر دارند. در بازار ایران، قیمت روز و موجودی را هنگام سفارش بررسی کنید؛ درج یک مبلغ ثابت در راهنمای آموزشی ممکن است زود قدیمی شود.
هزینه نهایی فقط خود دستگاه نیست. تابلو، حفاظت مناسب، نصب و راهاندازی هم باید حساب شوند. برای مقایسه دو پیشنهاد، مشخصات و خدمات یکسان را کنار هم بگذارید. گزینه‌ای که ارزان‌تر است اما با موتور سازگار نیست، می‌تواند هزینه توقف کار را به خرید اضافه کند.
آموزش تنظیم اینورتر؛ مراحل اولیه چیست؟
تنظیمات اولیه از ثبت اطلاعات موتور و تعیین فرمان شروع می‌شود. نام منوها و شماره پارامترها بین برندها فرق دارد؛ پس یک کد را از ویدئوی دستگاه دیگری کپی نکنید. ترتیب عمومی کار، پس از نصب و بررسی اتصالات توسط فرد متخصص، چنین است:
اطلاعات پلاک را وارد کنید:
توان، ولتاژ، جریان، فرکانس نامی و دور موتور مطابق دفترچه ثبت شوند.
منبع فرمان را مشخص کنید:
معلوم باشد شروع و توقف از پنل انجام می‌شود یا ورودی خارجی.
مرجع سرعت را انتخاب کنید:
پنل، ولوم یا سیگنال کنترلی باید با کاربرد هماهنگ باشد.
حدود سرعت را تعیین کنید:
کمترین و بیشترین فرکانس بر اساس محدودیت موتور و ماشین تنظیم شوند.
زمان شتاب و کاهش سرعت را تنظیم کنید:
مقادیر باید با بار و شرایط توقف سازگار باشند.
سپس آزمون اولیه را با شرایط کنترل‌شده انجام دهید و جهت چرخش، جریان و رفتار دستگاه را بررسی کنید. عدد ثابت و مشترکی برای همه موتورها وجود ندارد. در دور پایین، وضعیت خنک‌کاری موتور هم اهمیت دارد؛ محدوده مجاز کار را از سازنده موتور بگیرید.
اگر دستگاه خطا داد چه کنیم؟
کد خطا، زمان وقوع و شرایط بار را یادداشت کنید. خطای هنگام راهاندازی با خطای هنگام توقف، مسیر بررسی متفاوتی دارد. ریست‌کردن پیاپی یا غیرفعال‌کردن حفاظت، علت مشکل را برطرف نمی‌کند. دفترچه همان مدل و بررسی فنی، نقطه شروع‌اند.
قبل از سفارش، مشخصات موتور را آماده کنید
برای بررسی گزینه‌ها، به دسته‌بندی اینورتر در جنیوس کالا سر بزنید. عکس خوانای پلاک موتور، نوع برق محل و توضیح کاربرد را آماده کنید و مشخصات مدل انتخابی را با آن‌ها بسنجید. این کار ساده کمک می‌کند هزینه را برای دستگاهی پرداخت کنید که با نیاز واقعی شما هماهنگ باشد.
سؤالات متداول
FAQ
آیا اینورتر برای موتور تکفاز مناسب است؟
مدل‌های رایج صنعتی معمولاً موتور سهفاز را کنترل می‌کنند. برای موتور تکفاز، تأیید صریح سازنده لازم است.
آیا برق تکفاز می‌تواند موتور سهفاز را راه بیندازد؟
با درایو مخصوص ورودی تکفاز، در صورت تطبیق ولتاژ، جریان و مشخصات موتور، بله.
آیا نصب درایو همیشه مصرف برق را کم می‌کند؟
خیر. نتیجه به نوع بار، نیاز واقعی به کاهش دور و ساعات کار بستگی دارد.
تفاوت اینورتر و سافت‌استارتر چیست؟
سافت‌استارتر عمدتاً برای شروع و توقف نرم است؛ درایو امکان کنترل سرعت حین کار را هم فراهم می‌کند.
برای موتور ۱.۵ کیلووات چه مدلی بخریم؟
توان فقط نقطه شروع است. جریان، ولتاژ، نوع بار و ظرفیت اضافهبار را هم تطبیق دهید.
آیا این دستگاه هنگام قطع برق کار می‌کند؟
درایو معمولی موتور، باتری یا منبع برق پشتیبان ندارد و به‌تنهایی جای UPS را نمی‌گیرد.
