برای تابلو برق یا تجهیزات هوشمندتان برق ۲۴ ولت نیاز دارید و می‌خواهید بدانید این مدل جواب می‌دهد؟ منبع تغذیه ریلی 1.5 آمپر مین ول مدل HDR-30-24، خروجی ۲۴ ولت DC با جریان نامی ۱٫۵ آمپر و توان ۳۶ وات دارد. اگر تجهیزات شما با همین ولتاژ کار می‌کنند و مصرفشان، با درنظرگرفتن جریان راه‌اندازی و شرایط نصب، در ظرفیت دستگاه قرار می‌گیرد، می‌توانید آن را برای پروژه‌تان انتخاب کنید. بدنه باریک و نصب روی ریل، استفاده از آن را داخل تابلو ساده می‌کند.

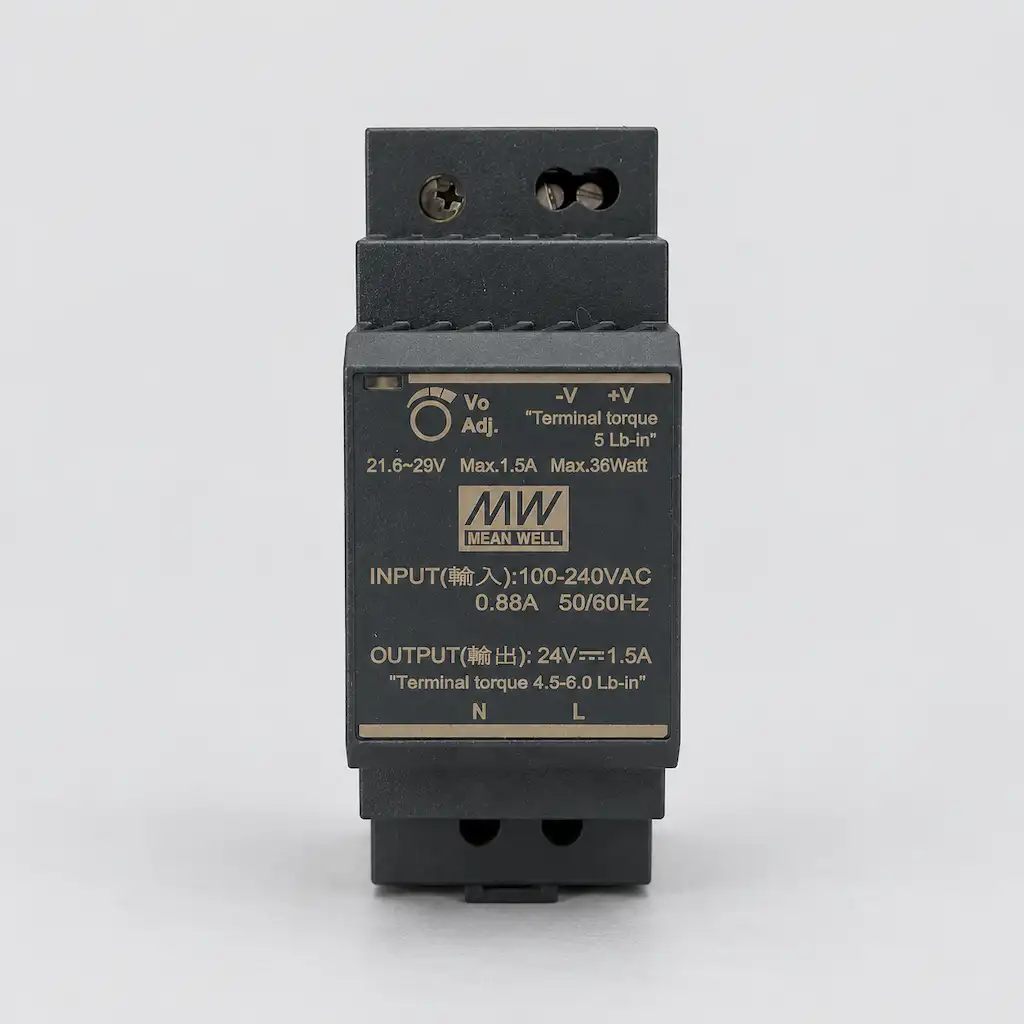

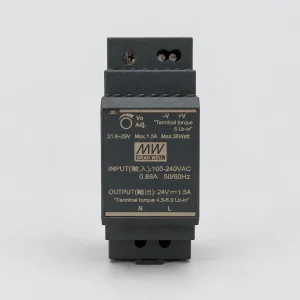

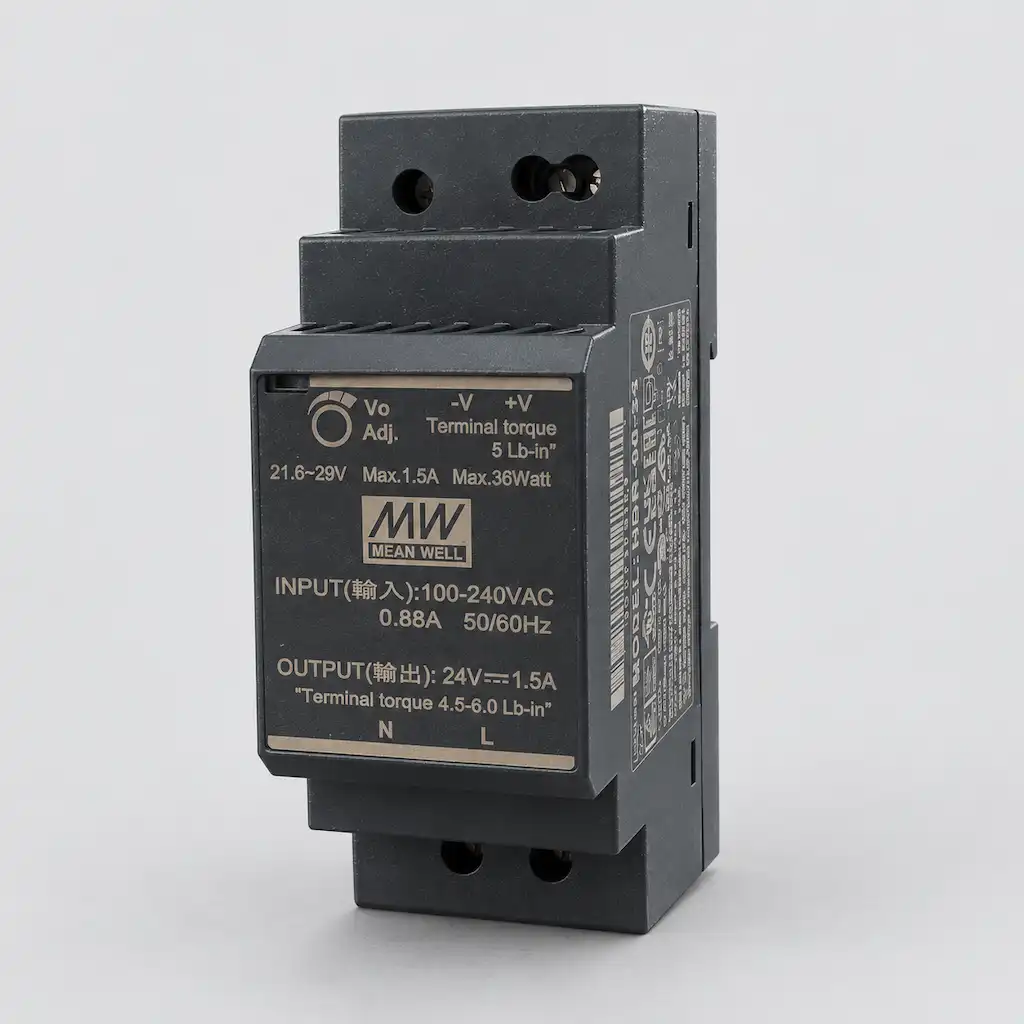

مشخصات منبع تغذیه ریلی 1.5 آمپر مین ول
منبع تغذیه ریلی، دستگاهی است که برق ورودی را به ولتاژ موردنیاز مدار تبدیل می‌کند و روی ریل تابلو نصب می‌شود. این مدل یک منبع تغذیه سوئیچینگ ریلی AC/DC است؛ یعنی برق متناوب ورودی را به برق مستقیم خروجی تبدیل می‌کند.
| ویژگی | مشخصات |
|---|---|
| برند | مین ول؛ MEAN WELL |
| مدل | HDR-30-24 |
| ولتاژ خروجی نامی | ۲۴ ولت DC |
| جریان خروجی نامی | ۱٫۵ آمپر |
| توان خروجی نامی | ۳۶ وات |
| ورودی درج‌شده روی بدنه | ۱۰۰ تا ۲۴۰ ولت AC؛ ۵۰/۶۰ هرتز |
| تنظیم ولتاژ خروجی | ۲۱٫۶ تا ۲۹ ولت |
| نصب | ریل DIN؛ TS-35/7.5 یا TS-35/15 |
| ابعاد؛ عرض × ارتفاع × عمق | ۳۵ × ۹۰ × ۵۴٫۵ میلی‌متر |
| خنک‌کاری | گردش طبیعی هوا؛ بدون فن |
| حفاظت‌ها | اتصال کوتاه، اضافه‌بار و اضافه‌ولتاژ خروجی |
| دمای پیرامون درج‌شده روی بدنه | حداکثر ۵۰ درجه سانتی‌گراد |

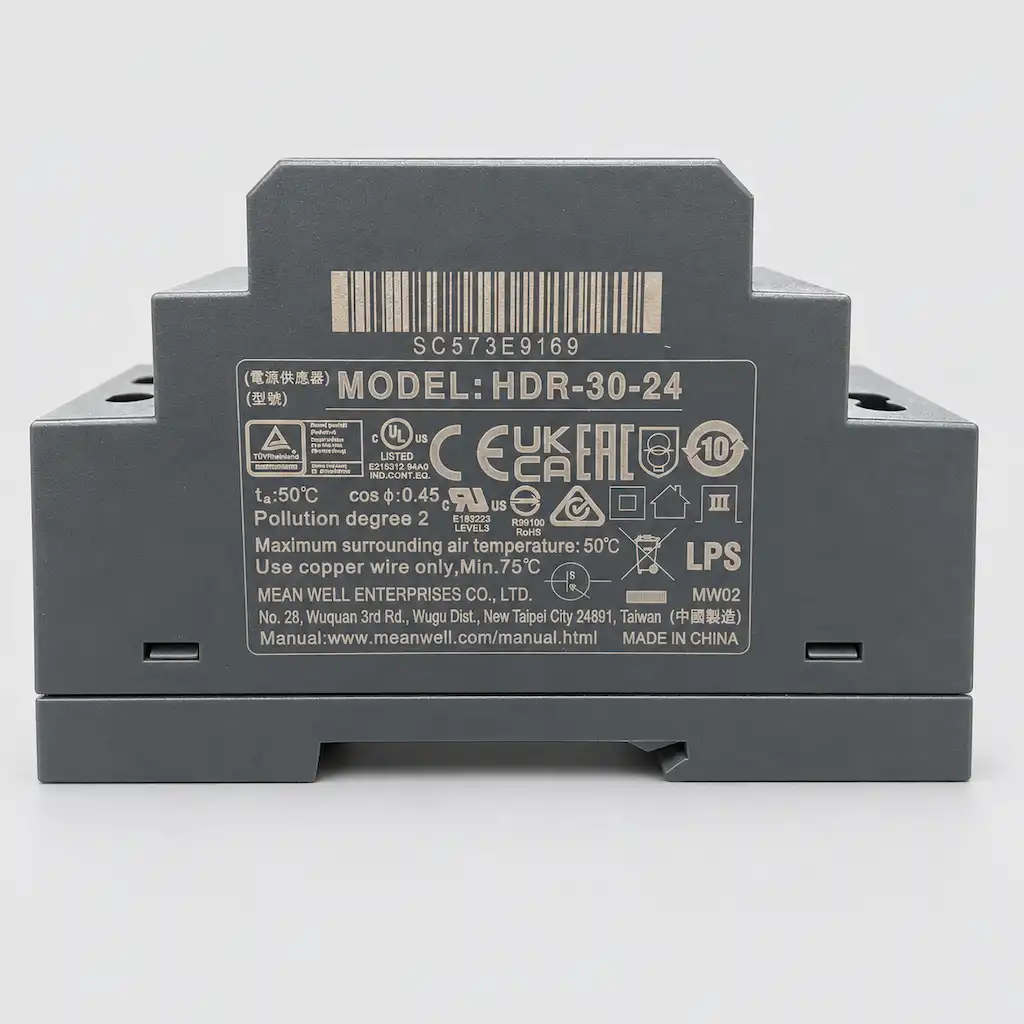

مشخصات اصلی با نوشته‌های روی بدنه تطبیق دارند؛ ابعاد، نوع ریل و حفاظت‌ها نیز در دیتاشیت سازنده آمده‌اند. عدد ۳۰ در نام سری را با توان این مدل اشتباه نگیرید؛ توان خروجی HDR-30-24 برابر ۳۶ وات است. دیتاشیت رسمی مین ول
کاربرد منبع تغذیه ریلی 1.5 آمپر مین ول در تابلو و ساختمان
کاربرد این محصول، تأمین برق بخش‌های سازگار مدار فرمان و اتوماسیون است. برای مثال، کنترلر، سنسور یا رله‌ای که ورودی ۲۴ ولت DC دارد، در صورت مناسب‌بودن مجموع مصرف می‌تواند از آن تغذیه شود. فقط نام دستگاه کافی نیست؛ مشخصات ورودی هر مصرف‌کننده را بررسی کنید.
در پروژه‌های ساختمانی هم همین موضوع مطرح است. بعضی کنترلرها و پنل‌ها به برق مستقیم نیاز دارند، اما ولتاژ و روش تغذیه همه آن‌ها یکسان نیست. برای شناخت نقش پنل در این مجموعه، مقاله تاچ پنل خانه هوشمند چیست؟ را بخوانید و سپس مشخصات پنل خودتان را تطبیق دهید.
برای تجهیزات سیستم امنیتی نیز سازگاری را جداگانه بررسی کنید. این مدل را صرفاً به‌دلیل ریلی‌بودن به دزدگیر یا دوربین وصل نکنید؛ دستگاهی با ورودی ۱۲ ولت، انتخاب مناسبی برای اتصال مستقیم به خروجی ۲۴ ولت نیست.
آیا جریان ۱٫۵ آمپر برای پروژه شما کافی است؟
برای انتخاب منبع تغذیه ریلی 1.5 آمپر مین ول، مصرف هم‌زمان تجهیزات را جمع کنید. جریان نامی خروجی، ظرفیت قابل‌تأمین دستگاه در شرایط مشخص است؛ به این معنی نیست که هر مصرف‌کننده الزاماً ۱٫۵ آمپر دریافت می‌کند.
فرض کنید سه تجهیز ۲۴ ولتی دارید که به‌ترتیب ۰٫۲، ۰٫۲۵ و ۰٫۳۵ آمپر مصرف می‌کنند. مجموع جریان آن‌ها ۰٫۸ آمپر و توان مصرفی‌شان ۱۹٫۲ وات می‌شود. این مثال از ظرفیت نامی محصول کمتر است، ولی جریان لحظه شروع، دمای تابلو و توسعه احتمالی مدار هم باید بررسی شوند.
قبل از سفارش، این موارد را مشخص کنید:
- ولتاژ ورودی تجهیزات، ۲۴ ولت DC باشد.
- مجموع جریان مصرفی و پیک راه‌اندازی بررسی شود.
- برای تجهیزات آینده، ظرفیت اضافه در نظر بگیرید.
- طول کابل و افت ولتاژ مسیر محاسبه شود.
اگر مصرف مدار نزدیک سقف ظرفیت است، مدل قوی‌تر را هم بررسی کنید؛ خرید براساس تعداد دستگاه‌ها، بدون دانستن مصرفشان، ممکن است به انتخاب اشتباه برسد.
تنظیم ولتاژ خروجی چه کمکی می‌کند؟
روی منبع تغذیه ریلی 1.5 آمپر مین ول، تنظیم‌کننده V ADJ برای تغییر خروجی در بازه ۲۱٫۶ تا ۲۹ ولت وجود دارد. این قابلیت برای تنظیم دقیق ولتاژ مطابق نیاز تجهیز سازگار کاربرد دارد؛ خروجی را به منبع ۱۲ ولتی تبدیل نمی‌کند.
با افزایش ولتاژ، سقف توان ۳۶ وات را همچنان رعایت کنید. مثلاً در ۲۹ ولت، تقسیم ۳۶ وات بر ولتاژ، جریان حدود ۱٫۲۴ آمپر را نشان می‌دهد؛ بنابراین نمی‌توان در تمام بازه تنظیم، جریان ۱٫۵ آمپر گرفت. تنظیم باید با اندازه‌گیری خروجی و رعایت محدوده مجاز مصرف‌کننده انجام شود.
نصب ریلی و فضای لازم داخل تابلو
عرض ۳۵ میلی‌متری این مدل، برنامه‌ریزی فضای تابلو را آسان‌تر می‌کند. بااین‌حال، محل نصب منبع تغذیه ریلی 1.5 آمپر مین ول را فقط براساس اندازه بدنه تعیین نکنید؛ فضای تهویه هم لازم است.
طبق راهنمای نصب، دستگاه باید عمودی قرار بگیرد؛ ورودی پایین و خروجی بالا باشد. فضای آزاد پیشنهادی، ۵ میلی‌متر در طرفین، ۴۰ میلی‌متر بالا و ۲۰ میلی‌متر پایین است. نصب و سیم‌کشی را با برق قطع‌شده به فرد متخصص بسپارید. راهنمای نصب مین ول
در تابلوهای گرم یا شلوغ، شرایط حرارتی را پیش از انتخاب بررسی کنید. در شهرهای گرم ایران هم دمای داخل تابلو، معیار مهم‌تری از دمای اتاق است. برای انتخاب سایر اجزای پروژه، دسته تجهیزات برق صنعتی را ببینید.
قیمت و خرید منبع تغذیه ریلی 1.5 آمپر مین ول
هنگام بررسی قیمت منبع تغذیه ریلی، مدل دقیق، توان خروجی و شرایط فروش را کنار مبلغ بگذارید. دو محصول با جریان مشابه، اگر ولتاژ متفاوتی داشته باشند، جایگزین مستقیم هم نیستند. مدل HDR-30-24 را با نسخه‌های ۱۲ یا ۴۸ ولتی همین سری اشتباه نگیرید.
برای خرید منبع تغذیه ریلی 1.5 آمپر مین ول از جنیوس کالا، مشخصات بالا را با نیاز مدار مقایسه کنید و قیمت، موجودی و شرایط سفارش درج‌شده در صفحه را بررسی کنید. اگر هنوز ظرفیت موردنیاز روشن نیست، فهرست تجهیزات و مصرف آن‌ها را برای بررسی آماده کنید.
این محصول، برق مدارهای کم‌مصرف سازگار را تأمین می‌کند و برای تغذیه موتور کاربرد ندارد. اگر پروژه شما کنترل دور موتور است، مشخصات اینورتر تک فاز 1.5 کیلووات داتیس را جداگانه بررسی کنید؛ کاربرد و اتصال این دو تجهیز متفاوت است.
اگر ولتاژ، ظرفیت و فضای نصب با پروژه‌تان هماهنگ است، منبع تغذیه ریلی 1.5 آمپر مین ول را به سبد خرید اضافه کنید.
سوالات متداول 1.5 آمپر مین ول
منبع تغذیه ریلی 1.5 آمپر مین ول چند وات است؟
مدل HDR-30-24 در خروجی نامی ۲۴ ولت و ۱٫۵ آمپر، توان ۳۶ وات دارد.
آیا با برق شهری ایران کار می‌کند؟
بله؛ برق ۲۲۰ تا ۲۳۰ ولت AC در محدوده ورودی درج‌شده روی بدنه قرار دارد.
آیا برای همه تاچ‌پنل‌ها مناسب است؟
خیر؛ ولتاژ ورودی، روش تغذیه و مصرف پنل باید با این مدل سازگار باشد.
می‌توان چند دستگاه را به آن متصل کرد؟
بله؛ با ولتاژ سازگار، سیم‌کشی مناسب و رعایت ظرفیت مجموع بار و جریان راه‌اندازی.
آیا هنگام قطع برق، خروجی باقی می‌ماند؟
این دستگاه UPS نیست؛ برای برق پشتیبان به راهکار جداگانه نیاز دارید.
آیا برای شارژ مستقیم باتری مناسب است؟
برای شارژ باتری، شارژر یا مدار کنترل شارژ سازگار انتخاب کنید؛ تنظیم ولتاژ به‌تنهایی کافی نیست.
